產品介紹
在普通蜂窩汽封的外形結構基礎上將其蜂窩網格向氣流進汽方向傾斜β角度，這項技術改進在保持原普通蜂窩汽封優秀的密封性能基礎上又增加了新的密封的特性。

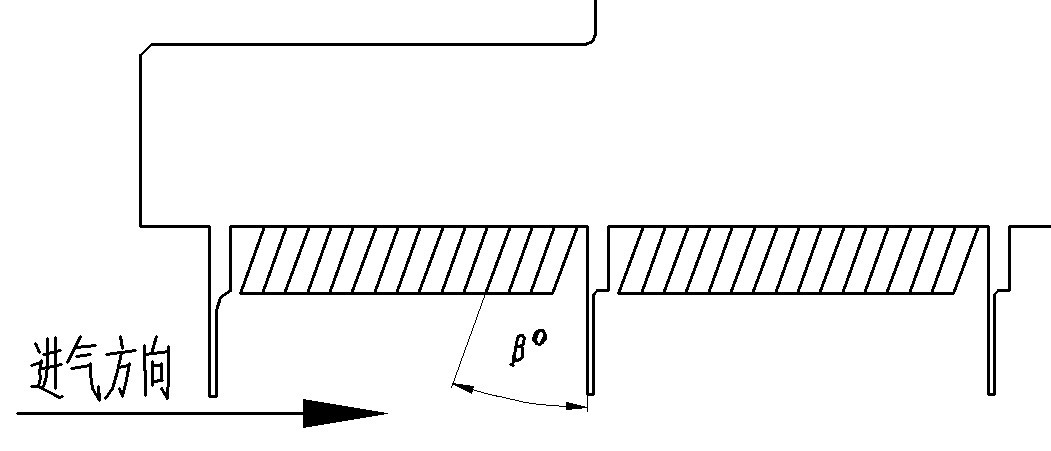

傾斜式蜂窩汽封示意圖
傾斜式蜂窩汽封的優點
1、 增加阻尼系數，在單個蜂窩網格的進氣側，蜂窩網格傾斜了β角度，氣流在經過該級密封腔室時，沿傾斜密封面流動的氣流將會增加密封腔室內渦流的動能，進一步增加氣流向下一級密封腔室泄露的阻尼，從而提高了單個蜂窩密封腔室的密封效能。
2、 增加擴容空間，泄露氣流在節流空隙節流膨脹做功之后以扇形向該密封腔室作擴容運動，蜂窩網格傾斜了β角度，最大化得利用了有限的擴容空間，相比于普通蜂窩式密封擴容體積增加了很多，擴容體積的增加使節流后的泄露氣體有了更多的空間將動能通過放熱的方式轉化為勢能，這意味著在剩余漏氣進入下一密封腔室前可以進一步消耗漏氣氣流的速度，大大的增加了密封腔室的密封阻尼，最終提高了蜂窩腔室的密封效能。
3、 安全性，傾斜式蜂窩汽封完全沒有改變原汽封體及退讓彈簧的結構形式，能夠有效的避免汽封與轉子的碰磨，從而徹底消除了摩擦振動所產生的隱患，提高了機組運行的安全性。

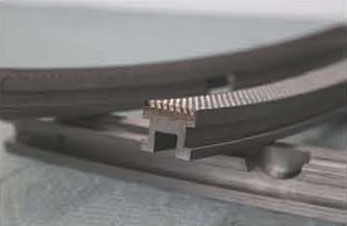

傾斜式蜂窩汽封
|
